พิกัดแรงดันท่อสแตนเลส 316L

ในขอบเขตของการขนส่งของเหลวทางอุตสาหกรรม การเลือกวัสดุท่อที่เหมาะสมเกี่ยวข้องมากกว่าแค่ความต้านทานการกัดกร่อน มันเป็นเรื่องของความปลอดภัยและการปฏิบัติตามกฎระเบียบโดยพื้นฐาน สำหรับผู้จัดการฝ่ายจัดซื้อและวิศวกรจำนวนมาก ท่อสแตนเลส 316L ได้กลายเป็นวัสดุที่เลือกใช้ เนื่องจากมีความสามารถในการเชื่อมที่ยอดเยี่ยมและทนทานต่อการกัดกร่อนตามขอบเกรน
อย่างไรก็ตาม คุณจะทราบได้อย่างไรว่าท่อ 316L เฉพาะเจาะจงสามารถทนต่อแรงกดดันในการทำงานของระบบของคุณหรือไม่? คู่มือนี้จะเจาะลึกรายละเอียดทางเทคนิคเกี่ยวกับพิกัดแรงดัน และเสนอคำแนะนำที่เป็นประโยชน์สำหรับโครงการของคุณ



"L" ใน 316L ย่อมาจากอะไร?

316L (UNS S31603) เป็นเหล็กกล้าไร้สนิม 316 รุ่นคาร์บอนต่ำ- แม้ว่าส่วนประกอบ "L" จะช่วยลดความเครียดสูงสุดที่อนุญาตได้ที่อุณหภูมิสูงมากเล็กน้อยเมื่อเทียบกับมาตรฐาน 316 แต่คุณลักษณะนี้มีความสำคัญสำหรับส่วนประกอบที่ต้องมีการเชื่อมอย่างกว้างขวาง



ระดับแรงดันสำหรับท่อสแตนเลส 316L คืออะไร?

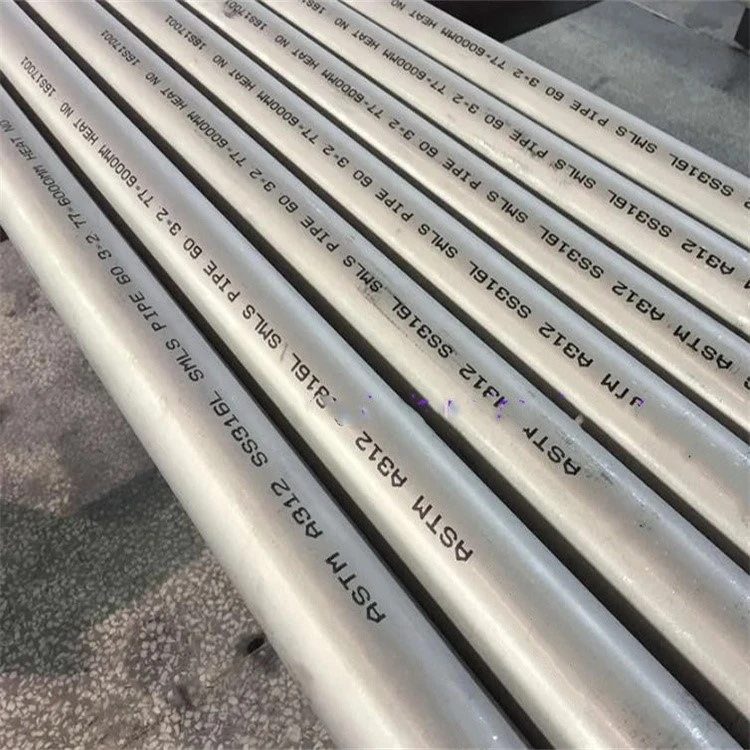

ท่อสแตนเลส 316L (ASTM A312) โดยทั่วไปจะรับแรงกดดันได้ตั้งแต่ 1,000 ถึงมากกว่า 5,000 psi ที่อุณหภูมิแวดล้อม ขึ้นอยู่กับเส้นผ่านศูนย์กลางและกำหนดเวลา (ความหนาของผนัง) อัตราทั่วไปสำหรับท่อกำหนดการ 40 316 ช่วงท่อ L ประมาณ 2,000+ psi ในขณะที่กำหนดการ 160 สามารถเกิน 4,500 psi ความจุแรงดันจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น



แผนภูมิคะแนนความดันท่อสแตนเลส 316L

หมายเหตุ: ค่าต่อไปนี้เป็นค่าประมาณสำหรับท่อ 316L ไร้รอยต่อที่อุณหภูมิห้อง (72 องศา F/22 องศา) ตาม ASME B31.3

กรมอุทยานฯ (นิ้ว)	กำหนดการ	OD (มม.)	ความหนาของผนัง (มม.)	แรงดันใช้งานสูงสุด (PSI)
1/2"	ช.40ส	21.34	2.77	3,850
1/2"	ช.80ส	21.34	3.73	5,450
1"	ช.40ส	33.40	3.38	3,120
1"	ช.80ส	33.40	4.55	4,300
2"	ช.40ส	60.33	3.91	1,980
2"	ช.80ส	60.33	5.54	2,950



จะคำนวณอัตราแรงดันของท่อสแตนเลส 316L ได้อย่างไร?

เพื่อประเมินแรงดันภายในที่ท่อสามารถทนได้

วิศวกรใช้สูตรของบาร์โลว์:ป=(2St) / D
P=ความดันภายใน
S=ความเครียดที่อนุญาต (โดยทั่วไปอยู่ระหว่าง 16,700 psi ถึง 20,000 psi สำหรับวัสดุ 316L โดยค่าเฉพาะขึ้นอยู่กับอุณหภูมิ)
t=ความหนาของผนังที่กำหนด
D=เส้นผ่านศูนย์กลางภายนอก



ทำไมอุณหภูมิถึงส่งผลต่อความดันภายในท่อสแตนเลส 316L?

อุณหภูมิส่งผลต่อแรงดันภายในท่อสแตนเลส 316L โดยหลักแล้วโดยการลดความแข็งแรงของผลผลิตของวัสดุและแรงดันใช้งานที่อนุญาตเมื่อความร้อนเพิ่มขึ้น นำไปสู่ความล้มเหลวที่อาจเกิดขึ้นที่เกณฑ์แรงดันที่ต่ำกว่า นอกจากนี้ อุณหภูมิสูงยังทำให้เกิดการขยายตัวทางความร้อนของท่อ ซึ่งส่งผลต่อความสมบูรณ์ของโครงสร้าง ในขณะที่อุณหภูมิของของไหลที่สูงขึ้นจะเพิ่มความดันภายใน

อุณหภูมิ ( องศาฟาเรนไฮต์ / องศา )	กำหนดการ 40	ตารางที่ 80	ตารางที่ 160
70 องศา F / 20 องศา (มาตรฐาน)	2,200 ปอนด์ต่อตารางนิ้ว	3,000 ปอนด์ต่อตารางนิ้ว	4,500 ปอนด์ต่อตารางนิ้ว
200 องศาฟาเรนไฮต์ / 93 องศา	2,100 ปอนด์ต่อตารางนิ้ว	2,850 ปอนด์ต่อตารางนิ้ว	4,250 ปอนด์ต่อตารางนิ้ว
300 องศาฟาเรนไฮต์ / 149 องศา	2,000 ปอนด์ต่อตารางนิ้ว	2,700 ปอนด์ต่อตารางนิ้ว	4,000 ปอนด์ต่อตารางนิ้ว
400 องศาฟาเรนไฮต์ / 204 องศา	1,800 ปอนด์ต่อตารางนิ้ว	2,400 ปอนด์ต่อตารางนิ้ว	3,600 ปอนด์ต่อตารางนิ้ว
500 องศาฟาเรนไฮต์ / 260 องศา	1,700 ปอนด์ต่อตารางนิ้ว	2,250 ปอนด์ต่อตารางนิ้ว	3,375 ปอนด์ต่อตารางนิ้ว
600 องศาฟาเรนไฮต์ / 316 องศา	1,600 ปอนด์ต่อตารางนิ้ว	2,100 ปอนด์ต่อตารางนิ้ว	3,150 ปอนด์ต่อตารางนิ้ว
700 องศาฟาเรนไฮต์ / 371 องศา	1,400 ปอนด์ต่อตารางนิ้ว	1,900 ปอนด์ต่อตารางนิ้ว	2,850 ปอนด์ต่อตารางนิ้ว
800 องศาฟาเรนไฮต์ / 427 องศา	1,200 ปอนด์ต่อตารางนิ้ว	1,700 ปอนด์ต่อตารางนิ้ว	2,550 ปอนด์ต่อตารางนิ้ว
900 องศาฟาเรนไฮต์ / 482 องศา	1,000 ปอนด์ต่อตารางนิ้ว	1,400 ปอนด์ต่อตารางนิ้ว	2,100 ปอนด์ต่อตารางนิ้ว
1,000 องศาฟาเรนไฮต์ / 538 องศา	850 ปอนด์ต่อตารางนิ้ว	1,200 ปอนด์ต่อตารางนิ้ว	1,800 ปอนด์ต่อตารางนิ้ว





รายการตรวจสอบสำหรับผู้จัดการฝ่ายจัดซื้อ

เมื่อส่ง RFQ (ขอใบเสนอราคา) สำหรับท่อ 316L ตรวจสอบให้แน่ใจว่าคุณได้รวม:
มาตรฐาน: (เช่น ASTM A312)
ขนาดและกำหนดการ: (เช่น 2" Sch 40S)
ประเภท: (ไม่มีรอยต่อหรือรอย)
การใช้งานขั้นสุดท้าย: (เพื่อช่วยให้ซัพพลายเออร์แนะนำปัจจัยด้านความปลอดภัยที่เหมาะสม)
การรับรอง: (ต้องมี MTR - รายงานการทดสอบวัสดุ)
